功能和用途：

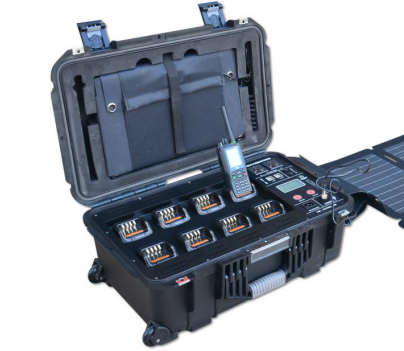

模块化布局 ADDC 电源，可同时对八台对讲机进行充电，支持 Hytera PD500
PD560/PD780/PT580H等型号的对讲机使用；配置的供电电源亦可以作为电力维修、
抢险、小型设备检修、应急供电等领域；
拉杆箱式设计，安全稳定，模组化分配，快捷便携；
智能管理系统，多个传感器实时监控设备工作状态，远程或手机传输（选配）；
折叠太阳能充电板，可利用阳光源源不断的为电源进行充电，太阳能板耐折叠，防水，
防摔，使用寿命长；
智能电源管理系统，常用直流交流电压输出，DC12V 可以满足直流照明灯、熔接机、对
讲机充电；USB 端口可以给手机、GPS、卫星电话、手持机、警务终端等设备充电；AC220V
可以给小型电动工具和小型交流电器供电。
全方位智能管理系统电路，保护电池安全。
大容量锂电池组，充放电 500 次以上。
模块化电路板设计，维修更换配件方便。
产品规格：
长度 576mm；宽度 375mm；厚度 236mm, 整备重量:20KG. 箱体材质： PP 合金, 温度范围:零（选配）0度/-20度/-40 度~+65 度
电源系统
充放电指示：LCD 液晶屏显示
充电时间：市电（120W）15H 太阳能（120W）30H（可扩充）
交流输出：电压：220VAC±3%，频率：50±0.5Hz，功率：500W，瞬间峰值1000W. 直流输出： 5V 2.1A（2 个） 5V 1A（2 个）
DC 5.52.1mm 插座 12V 3A（2 个）
太阳能/车载供电输入
锂电池组：12V85AH（1000WH）
面板配件
交流输出插座：3 个；直流；12V 输出端口：2 个；直流 USB5V 端口：4 个；LCD 液晶显
示屏：1 个；
太阳能/车载输入端口：1个；交流充电输入端口：1个。
充电控制器
系统电压：12.6V；系统最大充电电流：10A；直流负载放电：30A；电池最大放电电流：
60A；空载损耗：＜80mA；太阳能输入电压：15-30V. 8路智能充电控制，每路12V1A，充电红灯，充满绿灯。
显示屏显示内容：
电池电量、百分比、充电进度条、电池加热状态、电池实时温度、超载功率提示、系统故
障代码、充电电压、充电电流、放电电压、放电电流、AC工作状态、DC工作状态、背景光
显示屏。
产品特点
采用高分子 PP 合金注塑箱体，具有耐腐蚀，防摔，防水，耐高低温，不易龟裂等
特点；
产品轻巧便携，多路电压满足常用通讯设备用电；
内植A 级 18650 锂电池，500 次充放电循环，可供设备长时间作业使用；
配置多路电压端口和 USB5V 充电端口，可为电脑、小型雷达、 LED 灯、手机、数
码相机、卫星电话、对讲机、GPS、强光手电等提供充电支持；AC220V 可为维修箱内设备
供电。
折叠太阳能充电板，可利用阳光源源不断的为电源进行充电，太阳能板耐折叠，防
水，防摔，使用寿命长；
模块化产品布局，方便维修保养；
内臵AC-DC 充电器，用户只需要将充电线连接交流电就可以为内部电池进行充电；
一键开关，智能管理系统；
操作平台简单清晰，布局合理，简单培训即可作业。
注意事项
1.严禁使用非原装电源线和充电器对电源系统充电；
2.电量用完后请及时充电，避免电池亏电无法恢复。
3.太阳能板充电时严禁有任何遮挡，并注意将角度尽可能垂直于阳光；
4.使用中如有焦糊味或电源箱内部异响请立刻关闭电源并将电源箱托到安全地带防止
电路起火燃烧，如遇到起火请远离风口，用二氧化碳灭火器或沙土灭火；
5.作业后请将电源端口橡胶防尘塞塞好，防止异物进入造成短路或接触不良；
6.严禁箱体内部淋雨或进水；
7.远离火源和60度以上高温环境；
8.对箱体电池进行充电时会有高温产生，请注意保持散热孔畅通。夏季炎热时，箱体应
放臵阴凉通风处，避免被阳光暴晒；
9.长时间不使用系统时，应在0度以上储存，通风干燥环境。每隔三个月对电池进行一
次检查或充电，保证70%以上电量存放；
10.严禁拆卸供电系统箱体，否则本公司不再承担任何责任；
11.保持太阳能板和箱体清洁，及时清理电源系统上灰尘异物。
13.使用后请及时关闭AC和DC电源开关，以免电池消耗或发生潜在危险；
14.设备出现故障或无法充电时，请联系厂家进行售后解决。
15.请完整阅读使用说明后或接受专业培训后操作本设备。
故障排除
1.AC 和 DC 开关关闭后显示屏依然亮。原因或处理方式：等待 30 秒钟系统自动熄灭。
2.DC12V 驱动极小功率设备时出现自动关机。原因或处理方式：为防止空载时设备持续
开机造成电力损耗，系统在 DC 端加入了低功率负载自动关机功能，DC 输出低于 3W 时系
统会识别为没有接入负载进行保护性关机。用户可在 USB 端口插入手机充电或者 LED 灯照
明以避免自动关机。
3.AC 开启驱动设备工作时偶遇电量突然降低至 1%。原因或处理方式：此为逆变器文波
效应导致检测电量比复位，可继续将电池用尽至关机。重新充电即可恢复。
4.电池电量无法充到 100%。原因或处理方式：系统在设计时为考虑显示内容黄金比例，
将电池电量调整为两位数，最高充电至 99%即完全充满。
5.交流电对电源箱充电电量不上升。原因或处理方式：透过 AC220V 输入边上散热孔观
察电源箱内部AC 适配器，红色灯亮表示正常充电，需要耐心等待，绿灯亮表示充电器停止
充电，需要联系公司客服进行进一步检测。
6.充电至 50%时，电量比上升特别慢。原因或处理方式：该电源系统采用的是智能充电
模式。电池电量很低时先进入提升电压模式充电，电量比会上升比较快，其次进入恒流充电阶
段，此时电量会在 40-80%区间，此区间充电时间约为 6 小时，最后进入涓流模式充电。
每个阶段充电速度不尽相同，会出现时间差较大，请勿参考电量百分比判断充电时间。
7.插入未知设备进行工作后无法开机的。原因或处理方式：未知设备使用可能造成了系
统过载保护或者不合理匹配导致短路保护，可对电池用交流电长时间充电尝试重新激活。
8.长时间不使用后设备无法开机。原因或处理方式：长时间不使用或者储存不当，可导致电池
电量自然消耗完毕，造成永久性报废。应及时进行长时间充电尝试激活电池。再次储存时必须
保持电池 80%以上电量。
